Inductancia

Inductancias mutuas, efecto de producir una fem en una bobina, debido al cambio de corriente en otra bobina acoplada.

\(\phi_{21} \implies\) El flujo del campo \(\vec B_1\) (generado por \(i_1\)) y concatenado por el bobinado \(2\).

Teniendo 2 bobinados, se induce una fem en el segundo por la corriente en el primero:

\begin{align} \epsilon_2 = - N_2 \frac{d \phi_{21}}{dt} = -N_2 \frac{d}{dt} \iint_{S_2} \vec B_1 (\vec r) \cdot d\vec s = -M_{21} \frac{d i_1}{dt} \end{align} \begin{align} M_{21} = N_2 \frac{d \phi_{21}}{di_1} \end{align}

Para medios lineales:

\begin{align} M_{21} = N_2 \frac{\phi_{21}}{i_1} \end{align}

\(M\) solo depende de la geometría de los bobinados (analogía con capacitores o resistores). Es una magnitud siempre positiva.

Teorema de la Reciprocidad (para medios lineales): \(M_{21} = M_{12} = M\)

Unidades: \([M] = H\) henrio. \(H = \frac{V\cdot s}{A}\)

Autoinductancia

fem autoinducida, generada por el propio flujo del campo sobre las espiras donde la corriente generó el campo original.

\begin{align} \epsilon_1 = - N_1 \frac{d \phi_{11}}{dt} = -N_1 \frac{d}{dt} \iint_{S_1} \vec B_1 (\vec r) \cdot d\vec s = -L_1 \frac{d i_1}{dt} \end{align} \begin{align} L_1 = N_1 \frac{d \phi}{d_{i_1}} \end{align}

Para medios lineales:

\begin{align} L_1 = N_1 \frac{\phi}{i_1} \end{align}

Inductor: elemento circuital de gran \(L\).

Ejemplo: autoinductancia de un solenoide.

\begin{align} L = N \frac{\phi_{seccion-solenoide}}{I} \\ L = N \frac{\frac{\mu_0 N I \pi R^2}{L}}{I} \\ L = \frac{\mu_0 N^2 \pi R^2 }{L} \\ \end{align}

Vemos que no depende de la corriente, solo de las características geométricas.

Factor de acoplamiento

En condiciones lineales, podemos definir un factor de acoplamiento como el cociente entre el flujo de enlace mutuo y el flujo total producido por una de las corrientes:

\begin{align} k = \frac{\phi_{12}}{\phi_{11}} = \frac{\phi_{21}}{\phi_{22}} \end{align}

\(k\) es nulo para inductores desacoplados y tiende a 1 para el caso ideal de acoplamiento perfecto, es decir, sin flujo disperso.

\begin{align} M = k\sqrt{L_1 L_2} \end{align}

Relación con fem

\begin{align} \epsilon_1 = - \frac{d \phi_1}{dt} = - \frac{d}{dt} (\phi_{11} \pm \phi_{12}) \\ \end{align}

El primer término \(\phi_{11}\) se debe a la autoinductancia y el segundo \(\phi_{12}\) a la inductancia mutua.

\begin{align} \epsilon_1 &= - [\frac{d \phi_{11}}{dt} \pm \frac{d \phi_{11}}{dt}] \\ &= - [\frac{d \phi_{11}}{dI_1} \frac{dI_1}{dt} \pm \frac{d \phi{12}}{dI_2} \frac{dI_2}{dt}] \\ &= - [L_1 \frac{dI_1}{dt} \pm M_{12} \frac{dI_2}{dt}] \\ \end{align}

En conclusión:

\begin{align} \epsilon_1 = - L_1 \frac{dI_1}{dt} \pm M_{12} \frac{dI_2}{dt} \\ \epsilon_2 = - L_2 \frac{dI_2}{dt} \pm M_{21} \frac{dI_1}{dt} \\ \end{align}

Bornes homologos

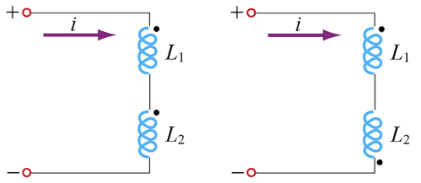

En los esquemas circuitales, indicamos con un punto los bornes de los inductores a través de los cuales corrientes simultáneamente entrantes o salientes producen flujos magnéticos aditivos. Los llamamos bornes homologos.

Cuando la corriente en ambos inductores entra por bornes homólogos (o salen por no homólogos o todo al revés), los flujos magnéticos son aditivos. En caso contrario son sustractivos.

Ley de mallas con inductores

\begin{align} \sum \epsilon - \sum iR = 0 \\ \sum \epsilon_{fuentes} - \sum L \frac{di}{dt} \pm \sum M \frac{di}{dt} - \sum iR = 0 \\ \end{align}

obs: \(+\sum M\) cuando el flujo es aditivo, \(-\sum M\) cuando es sustractivo y \(0\) cuando no están acoplados magnéticamente.

Inductores en serie

Para un circuito con 2 inductores en serie, la fem inducida es la suma de las fem de cada inductor. En cada inductor hay una fem autoinducida y otra inducida por el otro inductor.

\begin{align} \epsilon = \epsilon_1 + \epsilon_2 \\ \end{align}

\(L_{eq}\) para inductores aditivos.

\begin{align} L_{eq} = L_1 + L_2 + 2M \end{align}

\(L_{eq}\) para inductores sustractivos.

\begin{align} L_{eq} = L_1 + L_2 - 2M \end{align}

Energía

Energía almacenada por un inductor energizado

\begin{align} U = \frac 12 L I^2 \end{align}

Energía almacenada por un sistema de dos inductores energizados

\begin{align} U = \frac 12 L_1 i_1^2 \pm M i_1 i_2 + \frac 12 L_2 i_2^2 \end{align}

El término de la inductancia mutua será positivo si las corrientes entran por bornes homólogos y negativo si entran por bornes no homólogos a los bobinados.
